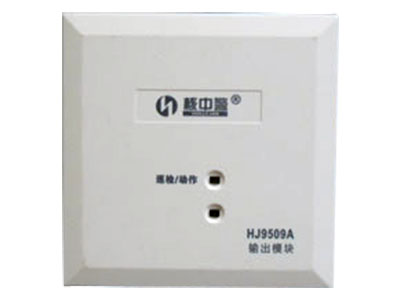

产品名称：HJ9509A型

性能特点:

HJ9509A型输出模块专用于现场广播音箱在背景音乐信号和应急消防广播信号之间的相互切换，编址后可直接接入控制器回路，并参与消防联动控制。

* 实现总线广播系统的控制；
* 内部的继电器动作，实现广播的切换；
* 采用特殊工艺控制进行防潮处理，使其在沿海区、潮湿及恶劣环境下能够正常工作；
* 二总线制，安装无极性，便于现场施工；
* 占用一个模块类地址（0～255）；
* 采用电子编码方式编码，操作方便。

技术指标:

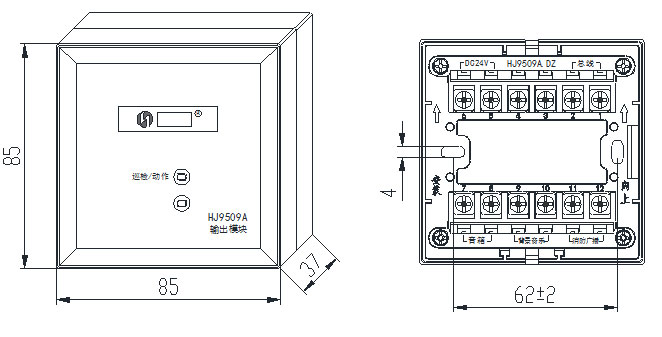

外形尺寸及安装接线:

接线说明：
背景音乐：“正常广播”输入端子；
音箱：端子外接音响；
消防广播：“消防广播”输入端子；
总线：控制器总线；
DC24V:接消防联动电源，无极性接线。

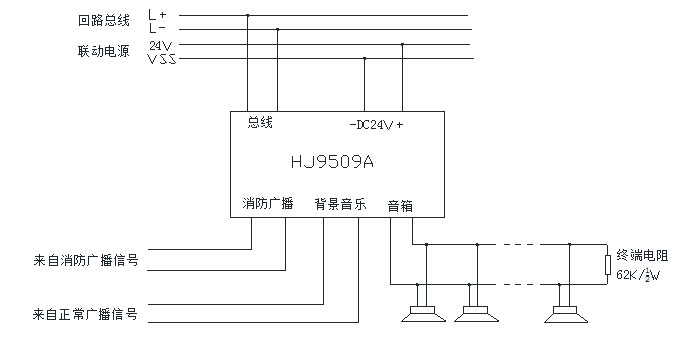

应用方法:
