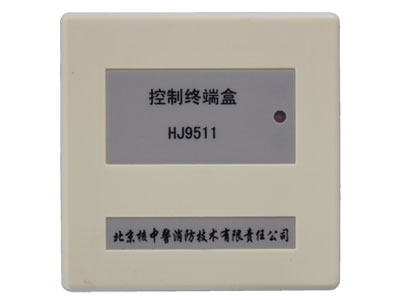

产品名称：HJ9511型

概述:

HJ9511型气体灭火终端盒（以下简称终端盒）是HJ600B型气体灭火控制装置的重要部件，应用时与气体灭火设备的启动电磁阀和压力开关进行连接。可完成对气体灭火启动、反馈和线路检测

主要技术指标:

结构特征及工作原理:

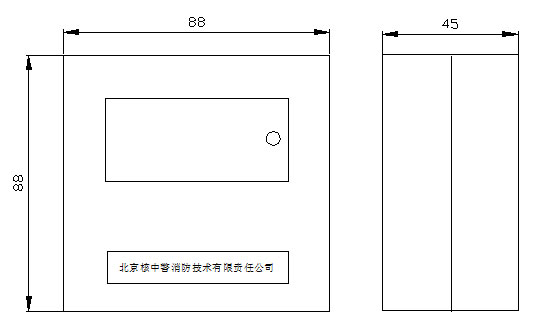

终端盒的外形示意图

工作原理：

终端盒输入端与HJ600B单元板的灭火介质控制端连接，输出端直接连接现场灭火介质。接收到单元板的启动信号后，直接启动输出控制灭火介质，并点亮启动灯，同时将灭火介质的反馈信号实时回传给气灭单元板。

安装与布线:

安装前应首先检查外壳是否完好无损，标识是否齐全。
安装时从底壳的进线孔中穿入电缆并接在相应端子上，再插好HJ9511即可。

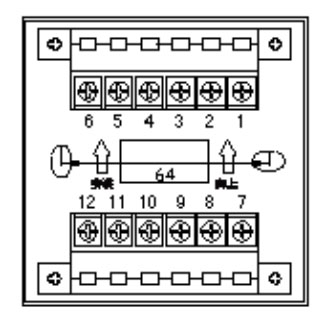

HJ9511底壳安装示意图

接线端子说明：

GP IN+：接气体灭火控制器相应端子“钢瓶+”；
GP IN-：接气体灭火控制器相应端子“钢瓶-”；
HD IN+：接气体灭火控制器相应端子“反馈+”；
HD IN-：接气体灭火控制器相应端子“反馈-”；
GP OUT+：接钢瓶电磁阀等灭火介质启动正端；
GP OUT-：接钢瓶电磁阀等灭火介质启动负端；
HD OUT+：接钢瓶电磁阀等灭火介质反馈端；
HD OUT-：接钢瓶电磁阀等灭火介质反馈端；
NC：气体灭火启动命令无源触点输出常闭端子（容量5A/DC30V)
C：气体灭火启动命令无源触点输出公共端子
NO：气体灭火启动命令无源触点输出常开端子（容量(5A/DC30V)

布线要求：

所有线可选用截面积≥1.0的BVR线。
测试

1. 动气体灭火相应单元输出，终端盒GP OUT+和OUT-有启动电压输出;NC和C断开；NO和C短路。
2. 短接终端盒HD OUT+和OUT-，相应气体灭火单元应接收到反馈信号。
